DIAGRAMA DE COLABORACIÓN
El Diagrama de colaboración es esencialmente un diagrama que muestra interacciones organizadas alrededor de los roles. A diferencia de los diagramas de Secuencias, los diagramas de colaboración, también llamados diagramas de comunicación, muestran explicitamente la relación de los roles.
Uso:
El uso del diagrama de colaboración es mostrar la implementación de una operación. La comunicación muestra los parámetros y la variables locales de la operación, así como asociamos mas permanentes.
Mensaje:
Los mensajes se muestran como flechas etiquetadas unidas a los enlaces. Cada mensaje tiene un numero de secuencia, una lista opcionales de mensajes precedentes, una condición opcional de guarda, un nombre, una lista de argumentos y un nombre de valor de retorno opcional.
Veamos unos ejemplos de diagramas de Comunicaciones:
Ahora realizaremos unos cuantos diagramas de colaboración de nuestro sistema:

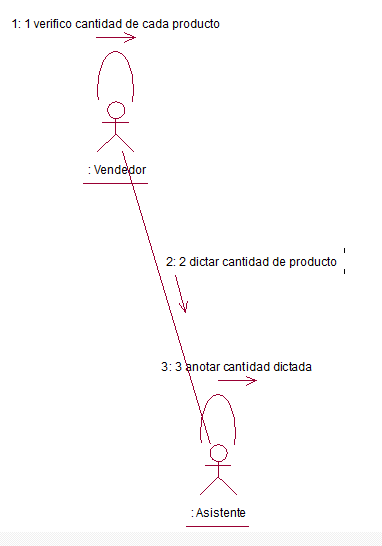

Anotar Cantidad
Anotar pedido solicitado
Anotar pedido solicitado
Dictar Pedido
Entregar Pedido
